เครื่องวัดอัตราการไหล Vortex ที่ปรับแต่งได้, เครื่องวัดการไหลของอากาศ Vortex สำหรับอุตสาหกรรม

ข้อมูลพื้นฐาน
สถานที่กำเนิด: เสฉวน, จีน (แผ่นดินใหญ่)
ชื่อแบรนด์: Vacorda
หมายเลขรุ่น: LUGB
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น/ชิ้น
ราคา: Negotiable
รายละเอียดการบรรจุ: กรณีไม้การค้าระหว่างประเทศ
สามารถในการผลิต: 100 ชิ้น / ชิ้นต่อสัปดาห์
ชื่อสินค้า: เครื่องวัดอัตราการไหลของไอน้ำน้ำมันความแม่นยำสูง กลาง: ของเหลวก๊าซไอน้ำ
อุณหภูมิของของไหล: -40 ~ 320 ℃ ความดันปกติ: 1.0 ~ 6.3Mpa
ความถูกต้อง: ของเหลว: 1.0, ก๊าซ: 1.5 ประเภทการแทรก: 2.5 แหล่งจ่ายไฟ: 12-30VDC (สองสาย 4-20mA), 3.6VDC (เป็นเวลาสามปี)
เอาท์พุต: Pulse + 4-20mADC, RS485, HART ขนาดการเชื่อมต่อ: ประเภทหลอด: DN15-DN300 ประเภทการแทรก: DN200-DN1500
เกรดการป้องกัน: IP65 เกรดป้องกันการระเบิด: EX II BT4Gb, EXI II aBT4Ga
ท่าเรือ: เซี่ยงไฮ้ / เซินเจิ้น
แสงสูง:

vortex type flow meter

,

vortex flow sensor

ความแม่นยำสูงน้ำมันไอน้ำ vortex ก๊าซ flowmeter

รายละเอียดสินค้า

มิเตอร์น้ำวนถูกออกแบบมาสำหรับการวัดปริมาตร / การไหลของมวลของของเหลวก๊าซและไอน้ำตามหลักการกระแสน้ำวน Karman การใช้อัลกอริธึมขั้นสูงที่แตกต่างพร้อมกับการวัดการแยกการป้องกันและการกรองคลื่นเครื่องวัดอัตราการไหลของกระแสน้ำวนมีข้อได้เปรียบด้านภูมิคุ้มกันต่อการสั่นสะเทือนและเสียง ในขณะเดียวกันหนี้สินของเครื่องวัดอัตราการไหลวนวนของ LUGB ซีรีย์รับประกันอย่างดีด้วยเทคโนโลยีการบรรจุเซ็นเซอร์ที่เป็นเอกลักษณ์ เมื่อได้รับตรวจสอบมิเตอร์ของคุณสำหรับความเสียหายที่มองเห็นได้ Vortex เป็นเครื่องมือวัดที่มีความแม่นยำและควรจัดการอย่างระมัดระวัง ถอดปลั๊กและฝาปิดป้องกันเพื่อการตรวจสอบอย่างละเอียด หากรายการใดได้รับความเสียหายหรือหายไปติดต่อเรา ตรวจสอบให้แน่ใจว่ารูปแบบการไหลของกระแสน้ำวนตรงตามความต้องการเฉพาะของคุณ

ชนิดหน้าแปลนชนิดหน้าแปลนหนีบ



พารามิเตอร์ผลิตภัณฑ์

(1) การวัดขนาดกลาง

ของเหลวก๊าซไอน้ำ

(2) ความเร็วปานกลาง

Liquid: 0.5 ~ 7 ก๊าซ: 4 ~ 40, อบไอน้ำ: 7 ~ 70m / s

(3) ความถูกต้อง

ของเหลว: 1.0, ก๊าซ: 1.5, ประเภทการแทรก: 2.5

(4) ขนาดที่กำหนด

DN15 ~ DN300 (ประเภทท่อ, ประเภทจับ)

DN150 ~ DN2000 (ชนิดแทรก)

(5) อุณหภูมิปานกลาง

-40 ℃ ~ 80 ℃, อุณหภูมิตรงกลาง: -40 ℃ ~ 250 ℃, อุณหภูมิสูง: -40 ℃ ~ 350 ℃

(6) ความดันเล็กน้อย

1.0 ~ 6.3Mpa (> 6.3 ปรับแต่งได้)

(7) วิธีการติดตั้ง

มี เหตุมีผล, หนีบ, การแทรก

(8) สัญญาณเอาท์พุต Pulse + 4-20mADC, RS485, HART

(9) แหล่งจ่ายไฟ

12V, 24VDC (เอาต์พุตชีพจรสามบรรทัด)

24VDC (แหล่งจ่ายไฟลวดสองเส้น)

3.6V ลิเธียม 7.5AH แบตเตอรี่อายุการใช้งาน 2 ปี (บนจอแสดงผลจุด)

(8) ส่วนต่อประสานไฟฟ้า

M20x1.5,1.2''NPT

(9) วัสดุร่างกาย

304.316L (ปรับแต่ง)

(10) วัสดุหัว

เปลือกอลูมิเนียมหล่อเปลือกสแตนเลส ( ปรับแต่งได้ )

(11) เกรดการป้องกัน IP65



(12) เกรดป้องกันการระเบิด EX II BT4Gb, EXI II aBT4Ga

ภาพรายละเอียด

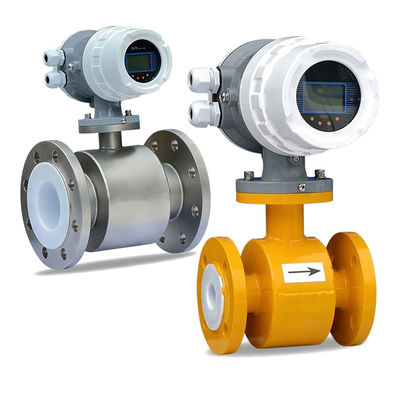

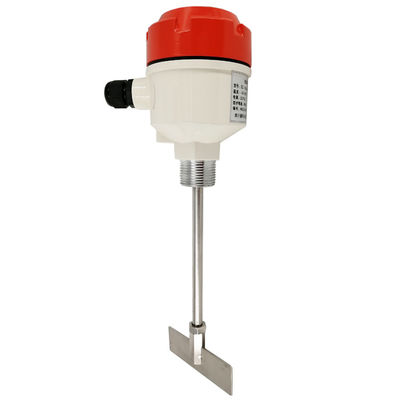

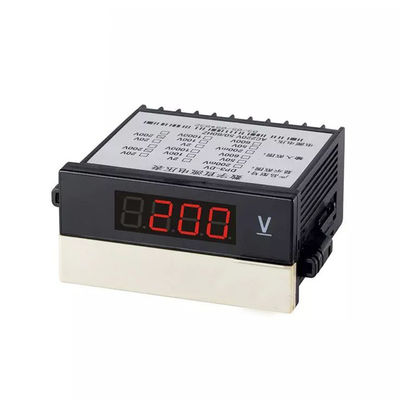

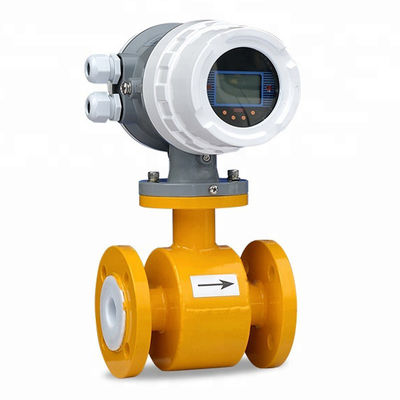

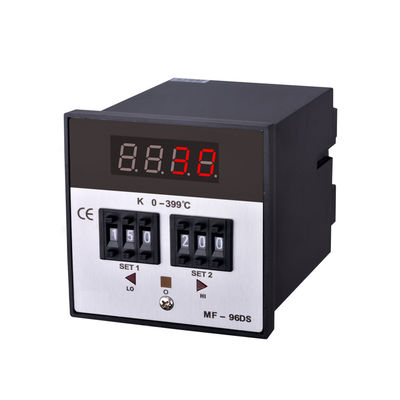

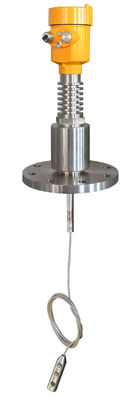

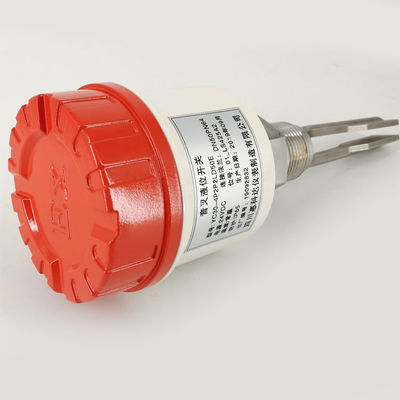

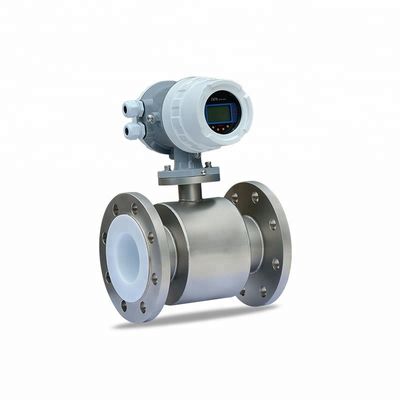

สินค้าที่เกี่ยวข้อง

ช่วงอัตราการไหลของวัด

หมายเหตุ: ช่วงการไหล a ด้านล่างเป็นการอ้างอิงศัตรูเท่านั้น ปรึกษาเราหากคุณมีความต้องการพิเศษ

อ้างอิงถึงแผ่นป้ายหรือใบรับรองสำหรับช่วงการไหลตามจริง

เส้นผ่าศูนย์กลาง (มม.)

การ ไหลของ ของเหลว (m3 / h)

อากาศ (สถานะมาตรฐาน) การ ไหล (Nm3 / h)

15 0.6 ~ 6.0 6 ~ 40
20 1.0 ~ 8.0 8 ~ 50
25 1.3 ~ 13 10 ~ 80
32 1.5 ~ 15 14 ~ 120
40 3 ~ 30 25 ~ 250
50 4 ~ 40 30 ~ 300
65 6 ~ 60 50 ~ 500
80 13 ~ 130 80 ~ 800
100 20 ~ 200 20 ~ 1200
125 36 ~ 360 160 ~ 1600
150 50 ~ 500 250 ~ 2500
200 100 ~ 1000 400 ~ 4000
250 150 ~ 1500 600 ~ 6000
300 200 ~ 2000 1000 ~ 10000

intallation

ข้อควรระวังสำหรับการติดตั้ง

ความยาวที่ต้องการของการวิ่งแบบตรง

การใช้งานผลิตภัณฑ์
